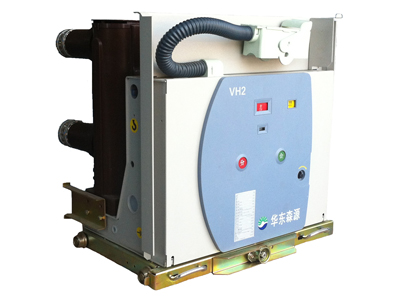

VH2系列高壓真空斷路器
- Products
- Standard

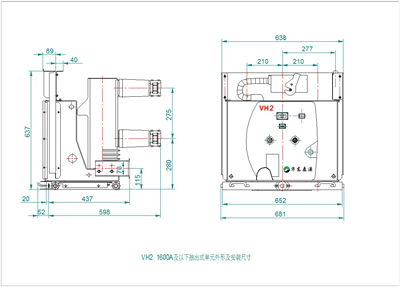

- Dimensions
VH2系列真空斷路器是北京華東森源電氣有限責任公司自行研制開發的新型真空斷路器。它保持了戶內真空斷路器體積小、開斷能力強、操作安全可靠等特點，同時主要突出了以下特點：
1、 高壽命，開斷電流31.5kA及以下的產品機械壽命為30000次，開斷電流40kA的產品機械壽命20000次；
2、 高絕緣強度，在全面總結目前市場上現有絕緣筒的優點和不足的基礎上，經重新設計開發的絕緣筒在機械強度和絕緣強度方面均得到了明顯的加強，在海拔2000米以下環境中使用時，毋需更換任何零件即可滿足絕緣要求，結合大爬距、高壽命真空滅弧室的使用，VH2系列產品甚至可以直接應用于海拔更高的地區；
3、 高導電性，對所有導電回路零件重新進行優化設計，使結構更趨于合理的同時還增加了各導電面鍍銀層厚度，這些措施的實施，很大程度上增強了整個導電回路的設計裕量，保證了導電的可靠性；
4、 高可靠性和環境耐受性，對整個機構重新進行優化設計，主要零部件采用先進的鎳磷合金處理工藝，使整套設備可以在各種環境下可靠運行；
除此之外，VH2系列真空斷路器在確保外形尺寸同VS1保持高度一致外，獨特新穎的外觀設計使整臺設備清晰簡潔，符合現代工業產品發展潮流。
序號 | 參 數 名稱 | 單位 | 技術參數 | ||||||
1 | 額定電壓 | kV | 12 | ||||||
2 | 額定頻率 | Hz | 50 | ||||||
3 | 額定絕緣水平 | 1min工頻耐受電壓 | kV | 42 | |||||
額定雷電沖擊耐受電壓 | kV | 75 | |||||||
4 | 額定電流 | A | 630、1250、1600、2000、2500、3150、4000*、5000* | ||||||
5 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | 50* | ||
6 | 額定短路關合電流（峰值） | kA | 60 | 75 | 95 | 120 | 150* | ||
7 | 額定短時耐受電流（4s） | kA | 20 | 25 | 31.5 | 40 | 50* | ||
8 | 額定峰值耐受電流 | kA | 60 | 75 | 95 | 120 | 150* | ||
9 | 額定短路電流開斷次數 | 次 | 50 | 30 | 20* | ||||
10 | 操作順序 | O-0.3s-CO-180s-CO* | |||||||
11 | 合閘時間 | ms | 45±10 | ||||||
12 | 分閘時間 | ms | 30±10 | ||||||
13 | 儲能時間 | s | ≤15 | ||||||
14 | 機械壽命 | 次 | 30000 | 10000 | |||||
16 | 儲能電動機額定功能 | W | 80 | 80 | |||||
17 | 儲能電動機額定電壓 | V | ~110 或 ~220 | ||||||
18 | 合分閘電磁鐵額定電壓 | V | -110 或 -220 | ||||||
19 | 合分閘電磁鐵額定電流 | A | DC3.33（110V時） DC1.11（220V時） | ||||||
20 | 輔助開關額定電流 | A | AC10 DC5 | ||||||
注： “*”當額定短路開斷電流為50kA時，操作順序為“O-180s-CO-180s-CO”。
