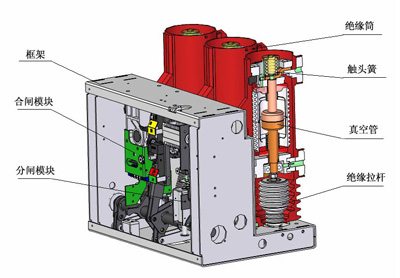

無重燃系列真空斷路器 采用成熟的、高可靠性的操作機構，從而保證了產品機械性能的可靠性及電氣性的穩定性。
★ 通過對斷路器機構部分零部件的優化改進降低了合閘功，避免由于沖擊過大影響到斷路器的動作可靠性，減小了斷路器由于合閘引起的機械振動。
★ 無重燃型真空斷路器具有一條科學的分閘運動特性，通過對“滅弧室”(雙動滅弧室)真空斷路器的這一核心部件及傳動部分的改進設計，從而提高了斷路器的剛分點速度，也就是剛分速度大于零（V0＞0即動靜觸頭剛分開點的速度），確保了金屬蒸汽快速的衰減為低氣壓，為開斷創造了有利條件，減小了電弧對觸頭的燒損，確保了開斷的穩定性。
★ 經過優化設計后改進的分閘緩沖器可以對分閘過程進行全程控制，使斷路器有一個理想的分閘曲線，不但為首開相息弧創造了條件，而且使分閘到底時機械震動區遠離后開相滅弧區，也為后開相滅弧及異相開斷消除了開斷失敗的隱患，從而提高了開斷大電流的可靠性。(紅色為本斷路器的分閘曲線，黑色為現有斷路器的分閘曲線 )
★ 投切電容器組發生重擊穿的主要起因是合閘過程高頻涌流使初始接觸點熔焊,分閘拉出毛刺引起的,為此本系列斷路器使用的滅弧室采用了抗熔焊凹凸球形觸頭結構.由于它具有自動糾正功能, 對最初接觸點有滑動切割作用，使合閘過程能“接而不熔,熔而不焊,焊而被切”. 最終拉不出微突點從而消除了切容性電流發生的重擊穿現象。為此，連續做了多次開斷容性電流試驗皆獲得成功。
★ 切電感小電流大幅度減小截流值.試驗表明:開斷電感小電流的截流值,后開相要比首開相大4.5倍.這是因為首開相的滅弧開距比后開相要小(大約1:4.5).同樣數量的金屬蒸汽密度要比后開相大得多,因而維持小電流電弧的能力強.本系列產品后開相的開距只有現有產品的60%,截流水平自然會降下很低。.
★ 先推后拉：真空斷路器分閘力由“拉”改為“推”是他的一大進步，強大的觸頭黃作用力由原來的內力變?yōu)橥饬?，增強了分閘效果，又因為下觸頭是上觸頭推出去的，觸頭簧壓力突然變?yōu)榱?，真空斷路器起弧方式由?br />起弧變?yōu)殡娖鸹?，大大減輕了初分階段的熱燒損

序號	參數名稱			單位	技術參數
1	額定電壓			kV	12
2	額定頻率			Hz	50
3	額定 絕緣 水平	1min工頻耐受電壓		kV	42
		額定雷電沖擊耐受電壓		kV	75
4	額定電流			A	630   1250
5	額定短路開斷電流			kA	20	25	31.5
	額定短時耐受電流（4s）				20	25	31.5
6	額定短路關合電流（峰值）			kA	50	63	80
					50	63	80
	額定峰值耐受電流
7	額定短路電流開斷次數			次	30
8	額定單個/背對背電容器組開斷電流			A	630/400
9	操作順序				O-0.3s-CO-180s-CO
10	合閘時間			ms	35~65
11	分閘時間			ms	30~60
12	儲能時間			s	≤15
13	機械壽命			次	30000
14	觸頭開距			mm	12±1
15	超行程			mm	3.5±0.5
16	觸頭合閘彈跳時間			ms	≤2
17	分閘特性		V0（剛分點速度）	m/s	0.8～1.4
			分閘全程運動時間	ms	≥20
18	合閘速度（全行程）			m/s	0.9～1.5
19	三相分合閘不同期性			mm	≤2
20	主回路電阻			μΩ	≤55
21	儲能電動機額定功能			W	300
22	儲能電動機額定電壓			V	~110   ~220
23	合分閘電磁鐵額定電壓			V	-110   -220
24	合分閘電磁鐵額定電流			A	DC1.91   DC0.89
25	過流脫扣器額定電流			A	5
26	輔助開關額定電流			A	AC10   DC5
